系统特点

    HTAS-1硬支架拖曳式地震探测系统主要针对城市道路隐患快速排查，能在现场快速组装，单人可独立完成数据采集工作。

• 传感器，6个单分量高灵敏度重力耦合加速度传感器，灵敏度2.5 V/g, 频率范围：0.1 – 6000 Hz，线性≤1%
• 传感器阵列，1、2、3列可组合
• 重力耦合加速度传感器在施工现场可快速组装、拆卸
• 震源原理，拖曳式气动冲击震源，由主控箱、气动震源车和锂电池组成；
• 震源尺寸重量：主控箱小于15 kg、气动震源车小于85 kg，驱动电源单次充电使用次数 ≥ 300次。
• 震源单次冲击力：≥ 35 kgm/s
• 震源激发信号频带宽度：0-1500 Hz
• 震源控制方式：无线遥控操作
• 同步触发方式：同步触发开关（震源车后挂）+有线/无线发送
• 软件成像，逆散射成像，面波快速成像和叠加成像
• 有效探测深度：≥ 20 m
• 施工速度，单点施工耗时小于5 s。
• 采集通信，平板电脑WIFI控制；
• 通道数，12通道24位A/D独立设计；
• 采样率：最高192 kHz(采样间隔：5.2μs)；
• 频率响应：0.1 Hz—6 kHz；
• 前放增益：1倍，10倍，100倍可选；
• 动态范围优于144 dB
• 噪音：全频状态下 ＜1µV；
• 幅度一致性：优于 ±0.2%；
• 相位一致性：优于 ±0.01ms；

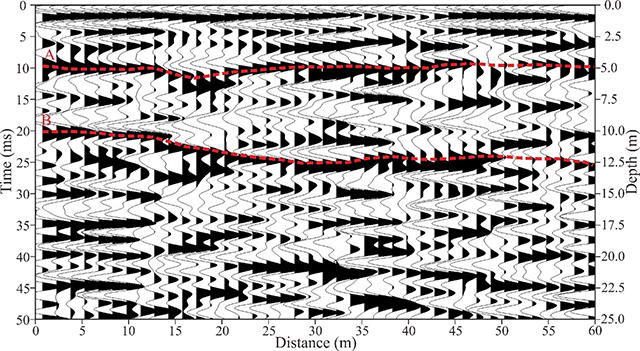

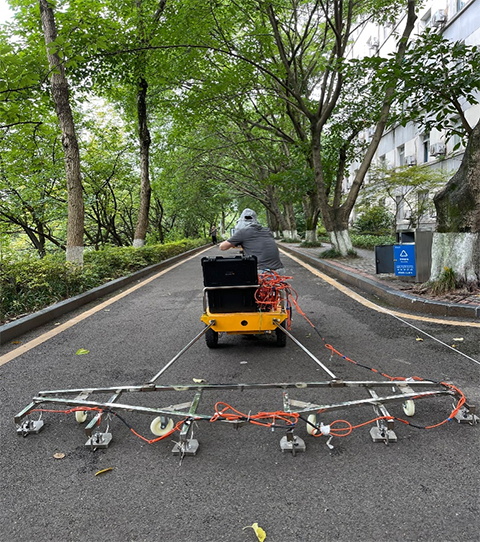

使用HTAS系统在重庆某居民道路开展道路稳固性探测工作。表层为沥青层，厚度约0.3 m。底层为回填粘土。拖曳式地震数据采集时，采用震检共体式探测系统，共用6个检波器，共完成一条测线。如上图所示为多道数据的叠加剖面，数据分辨率较高，反射同相轴连续性好。在10 ms（A）和20 ms至25 ms位置（B）能识别连续的反射同相轴。估算平均纵波速度为1000 m/s，深度距离分别为5 m（A）和10 m至12.5m（B）。结合区域内地质资料，认为反射轴A为回填粘土层与砂砾石层的界面，反射轴B为砂砾石层与底部基岩面的界面。从左至右，反射轴B从10 m缓慢下降到12.5 m，与实际地质资料高度吻合。
