系统特点

TS拖曳阵列式三维高分辨地震探测系统针对城市探测目标小，各种干扰源多等难题，设计了一种高频加速度传感器，频宽能达到0.1 Hz至6000 Hz，灵敏度能达到2.5 V/g。宽频带特性能保证采集到丰富的宽频信息，单炮数据中同时有反射波、面波、逆散射波和直达波信号。高灵敏度特性能保证采集到微弱的信号，提高探测深度。为提高施工效率，设计拖曳式重力检波器，能在现场快速组装拆卸。结合配置的气动震源和电磁冲击震源，实测数据的有效频宽能达到1500 Hz，极限分辨率能达到0.5 m。

主控平板电脑可分离，大屏幕高亮度LCD显示屏，电池内置

最多可挂载48道加速度传感器，依据探测目标和探测精度的要求，可布设成单排48道，双排24道，三排16道，四排12道和六排8道的观测系统。TS48-1的阵列是三维探测系统尤其适用于城市道路塌陷和堤坝结构隐患调查，多条测线可实现三维成像。

· 主控平板电脑可分离，大屏幕高亮度LCD显示屏，电池内置；
· 大动态范围、低噪音设计；
· 探测深度25米；
· 48通道独立设计；
· 48位A/D转换器；
· 采样率：192kHz、96kHz、48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5kHz、0.75 kHz等多档可选；（也可根据现场操作需要在软件中的采样参数设置中删减或以2倍数增加可选档，硬件支持至50毫秒）；
· 采样点数：1024、2048、4096、8192、16384等多档可选（也可根据现场操作需要在软件中的采样参数设置中删减或以2倍数增加可选档，硬件支持至32768）；
· 频率响应：0.1Hz—6kHz；
· 前放增益：1倍，10倍，100倍可选；
· 动态范围：126dB；
噪音：全频状态下＜1µV；
· 幅度一致性：优于±0.2%；
· 相位一致性：优于±0.01ms；
· 数据采集系统：数据采集双窗口显示，同时显示当前信号与剖面信号；并通过拖动动态时标线，来读取任一样点的时间值及入口电压值；
· 内置锂电池：工作时间大于8小时；
· 无线采集：Wifi无线控制与采集；
· 工作环境温度：-5-60°C；湿度：40°C，相对湿度90-95%
· 主控系统：三防笔记本，防水、防尘等级达到IP65标准，抗震动、抗冲击，通过180cm跌落试验，能够适应隧道恶劣环境；
· 进口工程机箱，防水、防尘，便于野外携带。

毛滩电站水坝拖曳地震阵列式面波探测

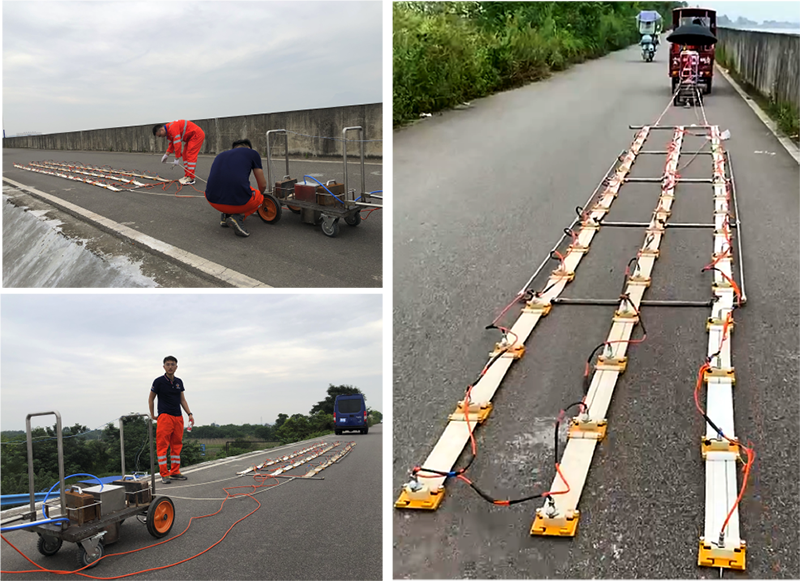

拖曳阵列式地震探测示意图

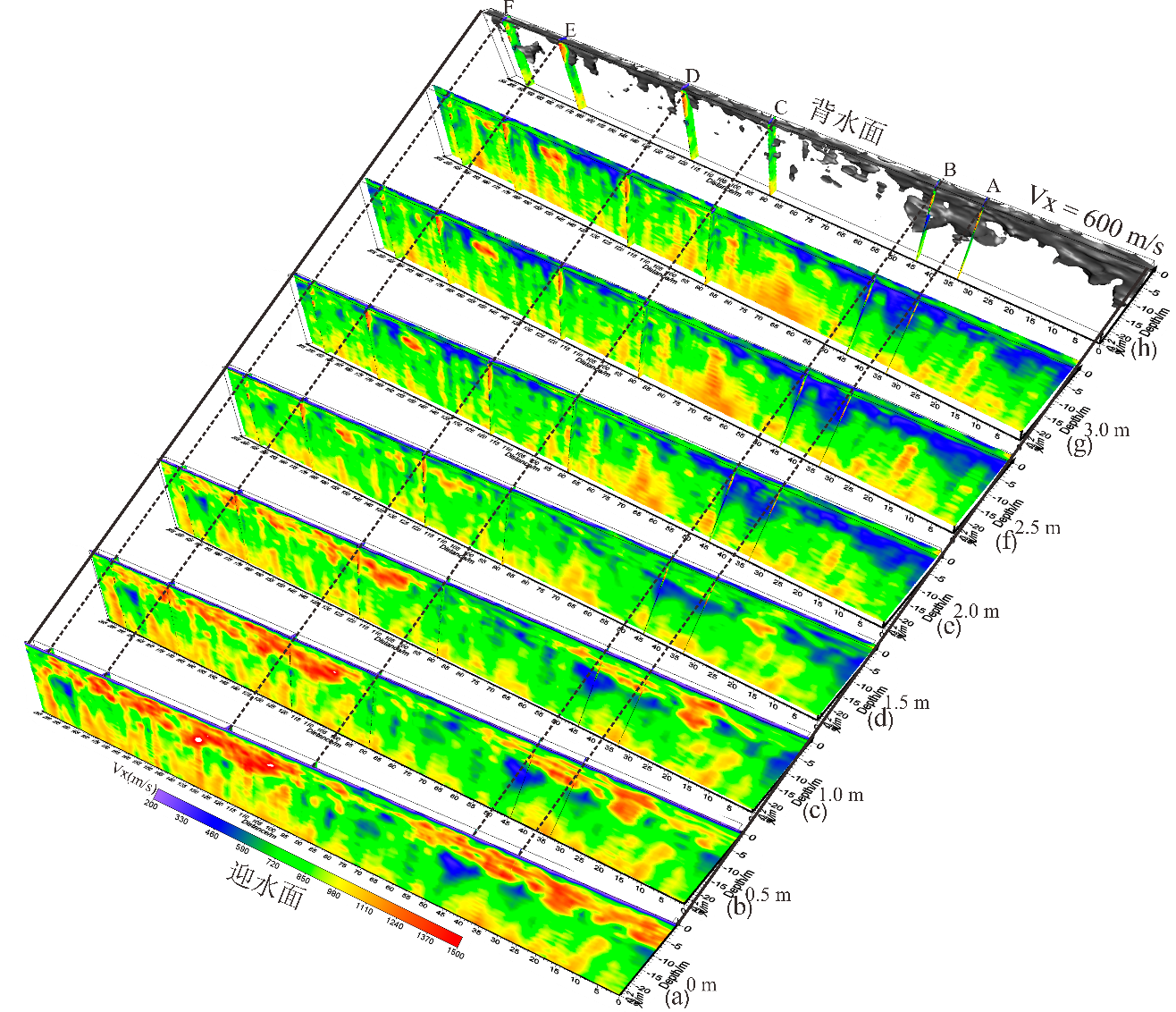

平行于堤坝不同距离面波图.

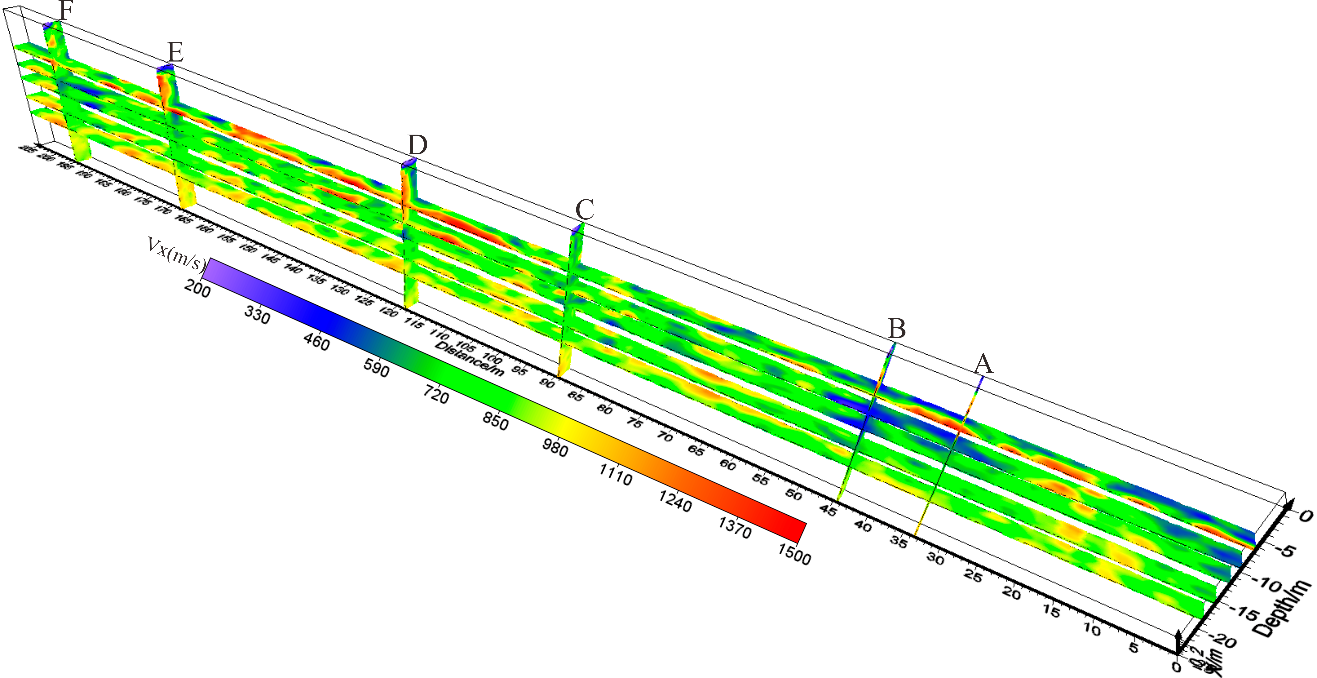

面波不同深度切片图

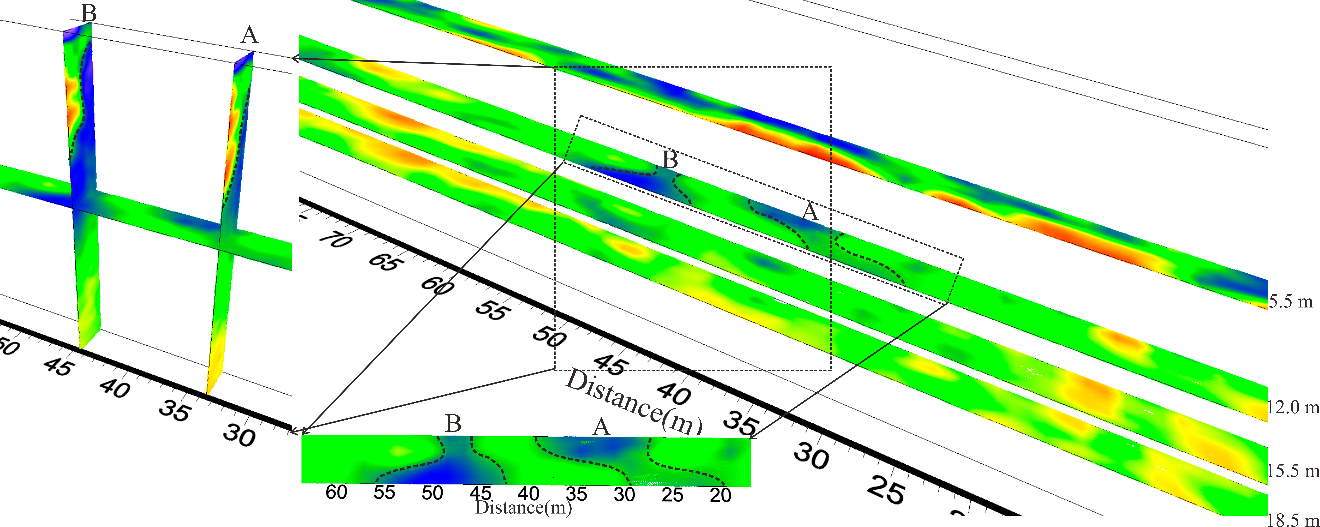

区域A和B放大显示，清晰显示低速区域的横向变化

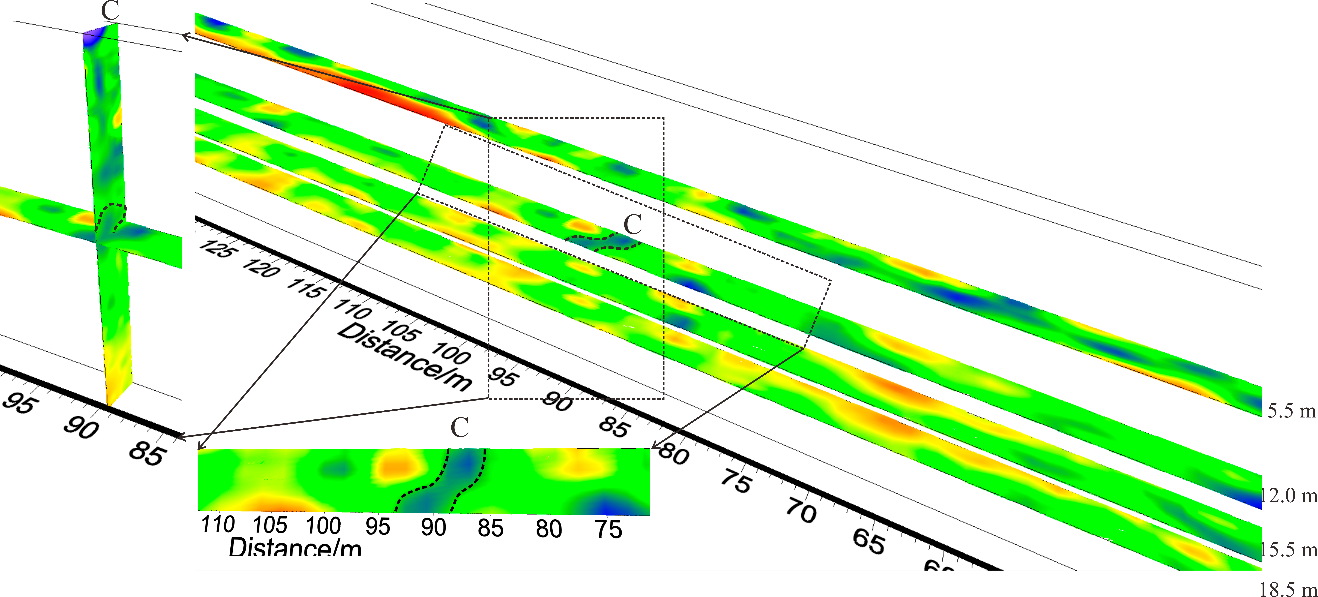

区域C放大显示，能清晰显示渗漏通道的走向
