系统组成和特点

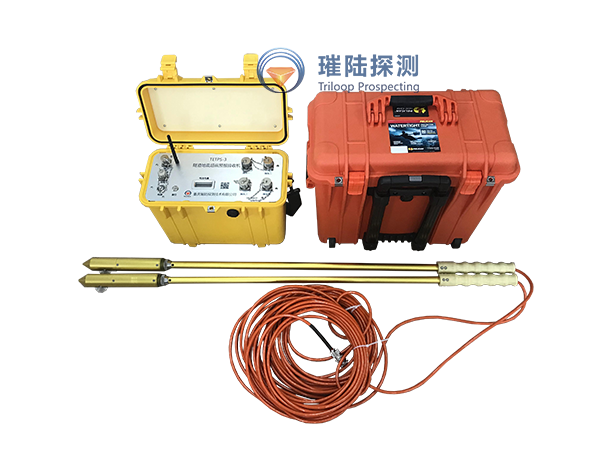

璀陆探测TETSP-3隧道地震超前预报系统主要由TETSP-3主机、数据采集终端、滚轮直耦合探头组成，根据用户需要还可选择配置电磁冲击震源、无线触发装置、Wifi定位系统等功能增强配套设备和耦合剂探头。
系统主要特点和优势：
①传感器：频带1 Hz-5 kHz, 灵敏度2.5 V/g
②震源：电磁横冲震源,  炸药、 锤击可选
③探头：直耦合探头, 安装快速、信号质量好、 无耗材
④触发：可选无线同步触发
⑤定位：可选超宽带无线定位，随机观测系统
⑥为瞬变电磁法反演提供初始模型接口
⑦采样：采样间隔 5.2μs, 动态范围126 dB
⑧采集：大功率WIFI，远离炸药，施工更安全
⑨软件：流程化操作，智能解释
⑩预报距离100-200 m，配件少，重量轻，安全，高效

TETSP-3主机和数据采集系统

TETSP-3主机和数据采集终端
TETSP主机系统和数据采集终端采用分离模式，采用大功率WIFI实现数据无线传输连接，操作人员可以远离设备实现数据采集操控，远离炸药，保证人员安全。数据采集终端采用美军标MIL-810G标准，可靠性高。续航8个小时，防水，防尘等级达到IP65标准，抗震动、抗冲击。

滚轮直耦合探头

滚轮直耦合探头
滚轮直耦合探头采用硬质滚轴弹簧，在钻孔内实现传感器和隧道壁直接耦合，不使用耦合剂，最大程度保证了信号的保真度，安装快捷方便，节省施工时间，提高工作效率。

采用宽频带、超高灵敏度三分量加速度传感器：频带1 Hz-5 kHz, 超高灵敏度2.5 V/g；

TETSP地震超前预报软件系统

TETSP地震超前预报软件系统采用智能软件TETSP5.0系统。流程化操作模式，具备智能解释等相关功能；

工程管理：项目路径统一管理，直接在项目栏打开，不必到指定的目录；
显示界面：显示占屏大，波形显示清晰，偏移图像分辨率高；
智能流程：独立模块化，按指定流程处理；
三维显示：直观显示异常界面的三维空间特征；
综合预报：同时分析偏移剖面和岩石物理属性剖面，快速划分异常里程段；
结果稳定: 总结多年的参数，不同人员处理结果唯一，无多解性问题；
操作跟踪：方便检查和多次反复试验参数。

TETSP系统具备多种探测方法结合扩展能力

具备为瞬变电磁设备联合反演提供初始模型输出接口。

· 通道数：12道
· A/D转换位数：24位
· 动态范围：126dB
· 最小采样间隔： 5.2μs；
· 采样点数：2048、4096、8192 多档可选；
· 传感器灵敏度：2.5V/g
· 传感器频带宽：1Hz-5kHz
· 工作温度：-30~60℃，湿度：40°C，相对湿度：90-95%
· 主控系统通讯方式：WIFI传输
· 幅度一致性：优于±2％
· 相位一致性：优于±0.01ms
· 频率响应：0.1Hz—5kHz
· 噪音：全频状态下＜1µV
· 预报距离：掌子面前方100~200米
· 前放增益 1倍，10倍，100倍可选
· 触发方式：无线触发，快速外触发线，回路开线触发，无延时误差，对雷管无特殊要求；（零延时回路触发）
· 震源方式：炸药震源、锤击震源、电磁震源
· 炮点定位方式：超宽带无线定位技术
· 主机内置锂电池：工作时间大于8小时，不接受外部电源供电
· 采集系统：采集器和主控系统分离，数据通讯采用无线wifi传输；
· 采集显示 数据采集时双窗口显示，同时显示当前信号与剖面信号，利于实时检查信号质量。
· 采样率 192kHz(采样间隔：5.2μs)、96kHz(采样间隔：10.4μs)、48 kHz(采样间隔：20.8μs)、24 kHz(采样间隔：41.6μs)、12 kHz(采样间隔：83.2μs)、6 kHz(采样间隔：166.4μs)、3 kHz(采样间隔：333.8μs)等多档可选；
· 主控系统 ：军品级硬件，固态硬盘，Windows10操作系统、续航时间8小时、坚固型触摸屏，高亮度，满足隧道恶劣环境下工作的要求和野外强光下操作可见的要求，
· 处理软件 ：具备波场分离，速度分析，瞬时振幅，偏移成像，异常界面提取，岩石物理属性分析处理模块，可输出偏移剖面图，岩石物理属性及成果剖面
