FCTEM60-1拖曳式高分辨瞬变电磁系统

产品简介

瞬变电磁法利用不接地回线向地下发送一次脉冲磁场，用线圈接收地下感应涡流产生的二次磁场，探测地质体电阻率。FCTEM60-1拖曳式高分辨瞬变电磁系统是市场上唯一的商用化拖曳式瞬变电磁系统，具有快速，高效，精准，三维立体等显著特点，采用了自主知识产权的“恒压钳位”高速线性关断技术和跨环消耦无损消互感技术、屏蔽线圈技术，结合高密度高动态信号采集，具有极强的浅层和高分辨探测能力；采用大磁矩发射和屏蔽线圈技术增强了抗干扰能力，极大改善深部探测效果；丰富的线圈配置提供了从浅表到深部，地面、水上、水下和隧道探测的灵活选择；阿尔法远程超算反演云平台使反演速度和效果得到质的提升。

适用于城市地下空间调查，道路病害检测，隧道超前地质预报，岩溶及地下水探测，大坝渗漏检测，采空区，断层、地层浅表分层探测，工程地质、水上、水下地球物理调查，管道探测，管道腐蚀检测，不明埋藏物调查，考古等。

分类：

电磁法系列产品

产品特点

性能指标

应用案例

产品视频

· 浅层浅盲区：恒压钳位高速关断技术（减小盲区），无损消感技术（提升浅部分辨率）
· 高分辨：纵向分辨和横向分辨极高
· 大深度、强抗干扰能力：通过大电流压噪，采用屏蔽线圈技术，适合城市、高压线等强干扰区
· 线圈结构稳定：无需现场调节，抗震性好
· 应用线圈类型丰富：针对地面、水下、隧道场景分别设计了普通线圈、屏蔽线圈、防水线圈，根据探测深度和分辨率需求拥有0.2m、0.5m、0.7m、0.9m、1.1m等多种口径线圈供客户选择使用。

· 实现拖曳式、高密度高效测点、RTK定位
· 数据处理：采用阿尔法远程超算反演云平台，具备半自动地质模型生成，参数精简易调，产状分层清晰，异常聚焦易判，反演速度极快，升级维护方便等特点
· 具备与TETSP隧道地震超前预报系统联合反演数据接口
· 系统结构设计简洁，轻便易操作

· A/D转换：24位
· 实时动态范围：150dB
· 数据采集模式：点测模式、拖曳式测量
· 采样率：1.25或2.5MHz
· 采样间隔：800或400ns
· 主机：发射接收一体主机
· 发射电压：DC12-33V
· 采集终端通信方式：USB3.0
· 高精度定位：差分定位，精度2cm
· 供电模式：锂电池供电， 12V，24V，33V三种可选
· 发射电流：60A
· 最大探测深度200~300米
· 发射频率：50、25、12.5、6.25、3.125、0.78125、0.390625Hz（可选）
· 关断时间(随负载线圈变化）：小于60μs（线圈0.5米直径），小于85μs（线圈0.9米直径）
· 标配线圈：0.9米线圈
· 工作温度：-30°C~60°C，最大相对湿度为95％
· 主机和线圈：单缆连接
· 数据处理：阿尔法拟二维远程超算快速反演

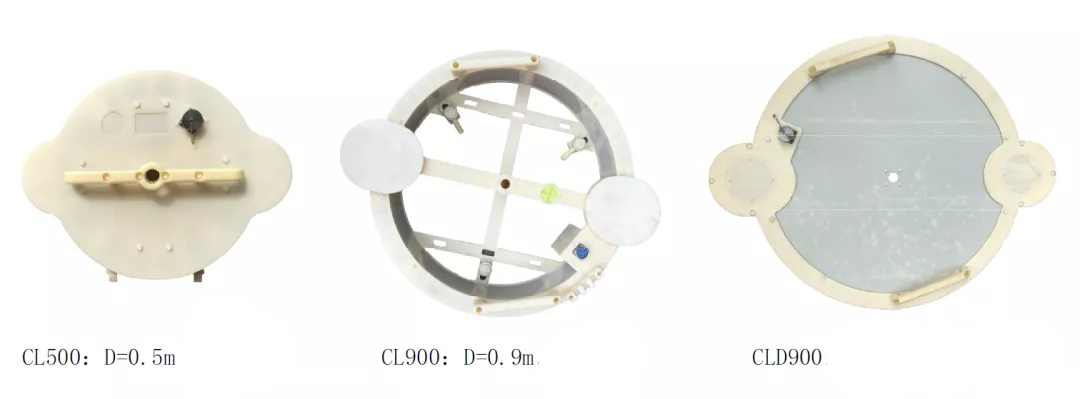

线圈可选类型：
常规线圈（地面）
CL500：直径：0.5m，发射磁矩：500Am2@60A
CL900：直径：0.9m，发射磁矩：1000Am2@60A

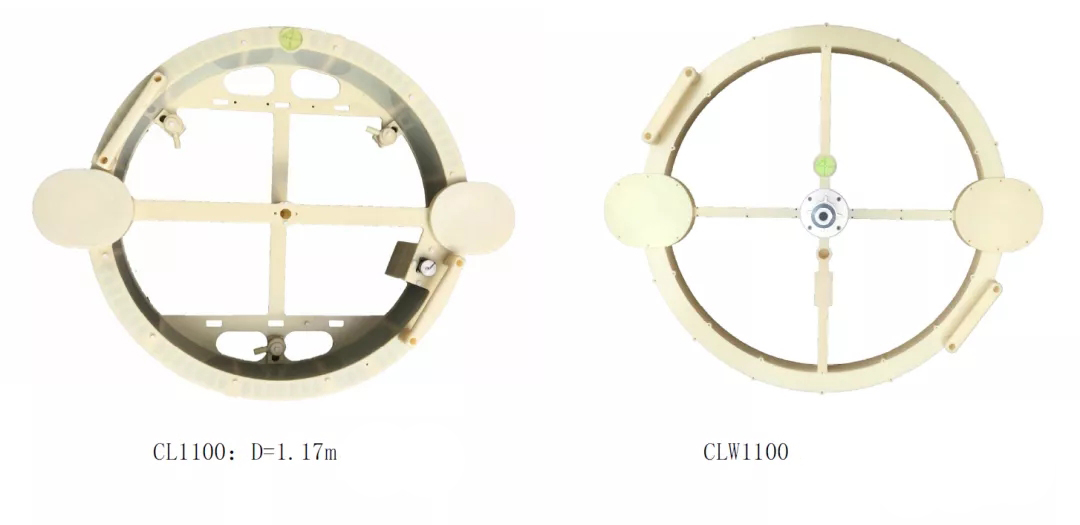

CL1100：直径：1.1m，发射磁矩：1500Am2@60A
定向线圈（隧道、矿井、强干扰区）
CLD900：直径：0.9m，发射磁矩：1000Am2@60A
防水线圈（水下、隧道）
CLW1100：直径：1.1m，发射磁矩：1500Am2@60A
