FDTEM拖曳式高分辨瞬变电磁系统
产品简介
瞬变电磁法利用不接地回线向地下发送一次脉冲磁场，用线圈接收地下感应涡流产生的二次磁场，探测地质体电阻率。FDTEM拖曳式高分辨瞬变电磁系统具有快速，高效，精准，三维立体等显著特点，采用了自主知识产权的“恒压钳位”高速线性关断技术和跨环消耦无损消互感技术、屏蔽线圈技术，结合高密度高动态信号采集，具有极强的浅层和高分辨探测能力；采用大磁矩发射和屏蔽线圈技术增强了抗干扰能力，极大改善深部探测效果；阿尔法远程超算反演云平台使反演速度和效果得到质的提升。
适用于城市地下空间调查，道路病害检测，隧道超前地质预报，岩溶及地下水探测，大坝渗漏检测，采空区，断层、地层浅表分层探测，工程地质、水上、水下地球物理调查，管道探测，管道腐蚀检测，不明埋藏物调查，考古等。
· 浅层浅盲区：恒压钳位高速关断技术（减小盲区），无损消感技术（提升浅部分辨率）
· 高分辨：纵向分辨和横向分辨极高
· 大深度、强抗干扰能力：通过大电流压噪，采用屏蔽线圈技术，适合城市、高压线等强干扰区
· 线圈结构稳定：无需现场调节，抗震性好

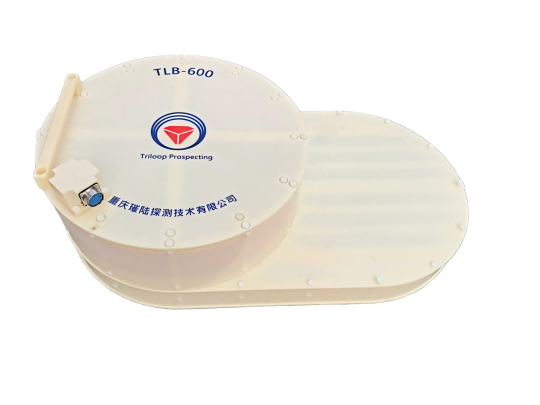

· 应用线圈类型丰富：收发一体化设计，强抗干扰能力。
· 实现拖曳式、高密度高效测点、RTK定位
· 数据处理：采用阿尔法远程超算反演云平台，具备半自动地质模型生成，参数精简易调，产状分层清晰，异常聚焦易判，反演速度极快，升级维护方便等特点
· 具备与TETSP隧道地震超前预报系统联合反演数据接口
· 系统结构设计简洁，轻便易操作
主机：
发射接收一体，重量6KG；
工作模式：常规点测模式；
探测深度：300米；
实时动态范围：150dB；
A/D转换：24bit；
采样率：1.25或2.5MHz；
通讯方式：USB3.0数据连接线、WIFI、蓝牙三种模式可选
发射锂电池(21V60AH)；
最大发射电流：40A（多档可调），发射电压：DC12-24V
输入阻抗 ：≥20kΩ（直流状态下）
发射频率：200Hz、100Hz、50Hz、25Hz、12.5Hz、6.25Hz、3.125Hz、0.78125Hz、0.390625Hz可选
关断技术：恒压钳位高速线性关断
关断时间：小于40μs（线圈0.7米直径）
工作温度：-40°C~80°C，最大相对湿度为95％。

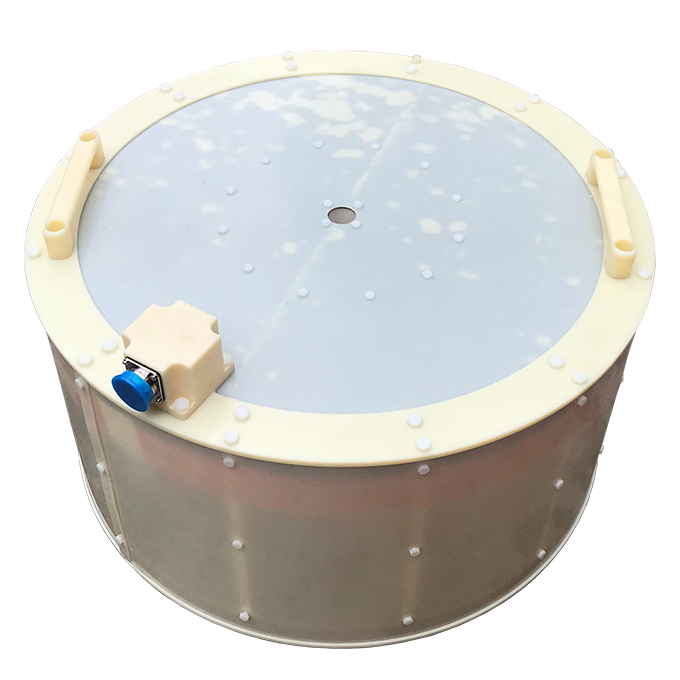

标配线圈：CL900-12(0.9米直径)线圈
线圈结构：发射接收一体；
重量12KG；
探测深度≥300m；
发送天线等效面积：12.7m2;
发射磁矩2700Am2 ；
接收天线等效面积：254m2;
噪声水平：采集电压绝对值小于0.5nV√Hz;
接收天线谐振频率： ≥220KHz
工作温度：-40°C~80°C，最大相对湿度为95％；
采集终端：三防笔记本（WIFI、蓝牙）
数据采集软件：
实时数据采集、测线剖面显示、数据预处理、工区管理、快速成像、数据存储容量32G；
通讯方式：USB3.0数据连接线、WIFI、蓝牙三种模式可选
数据处理软件：
αTEM瞬变电磁数据远程处理系统V1.0
车载瞬变电磁拖曳测量
川藏线滑坡体瞬变电磁地质调查
