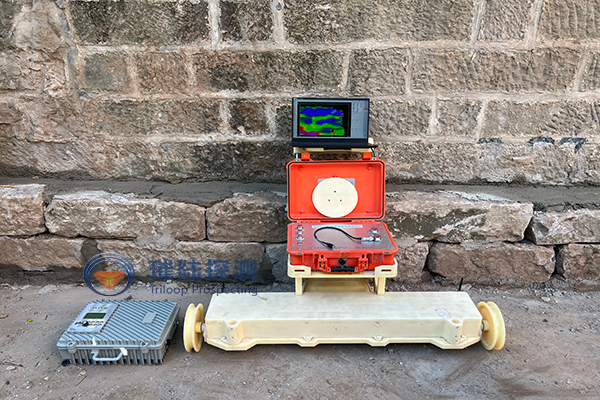

CSTEM系统主要由组合源发射机、阵列式传感线圈、接收机、上位机、超宽带定位装置、数据采集与处理软件等组成。组合源脉冲发射机有四个通道可进行轮换发射，发射机与接收机采用了GPS同步收发，整套探测系统采用组合源弥补了单源测量存在的不足，阵列式接收装置提高了测量效率与定位精度，简化了施工步骤，达到快速探测的目的。

• 采样率：最大100kHz/10μs
• 发射电压：DC 12-24V（外接锂电池）
• 高精度定位：10cm（UWB模式)
• 测量模式：点测、连测
• 发射电流：小于10A（视情况可调节）
• 发射频率：200Hz
• 关断时间：小于5μs

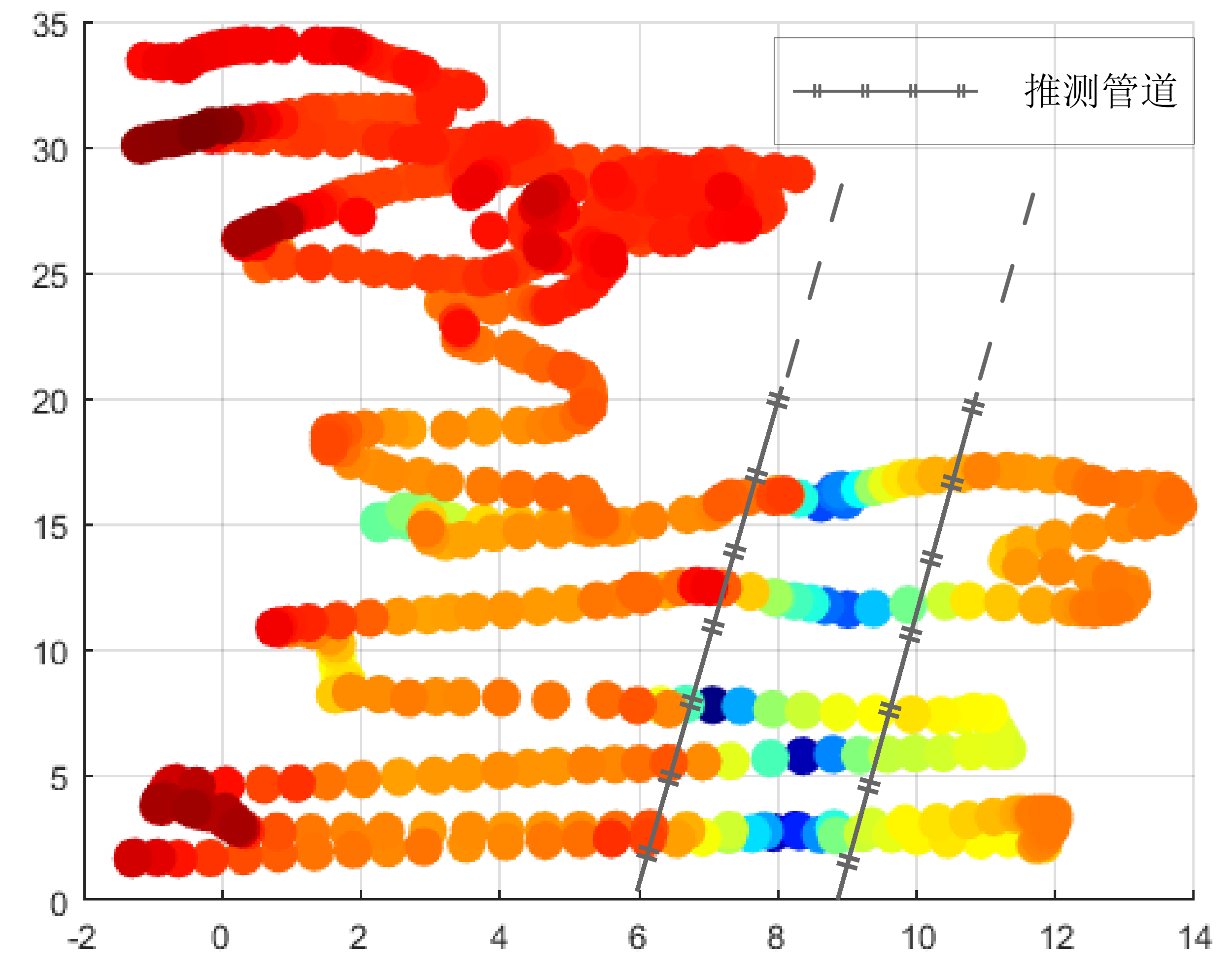

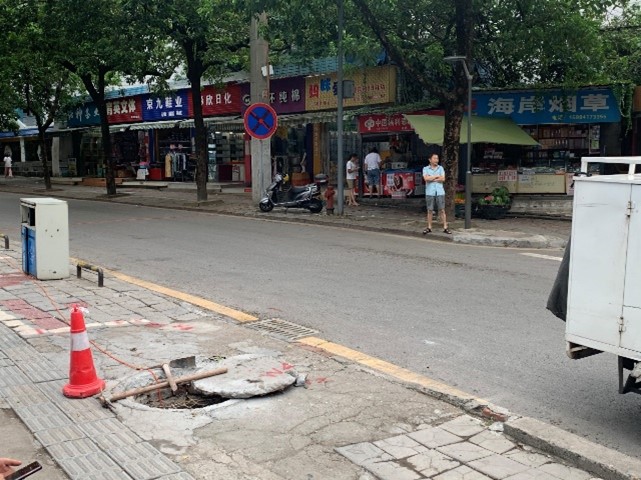

    施工时将两端电极分别放入两个井盖内与管道接通，采用马蹄形布线方式尽量减少导线对测量的干扰。布线完毕后通过接收线圈对整个区域二次场进行面扫描或者追踪异常位置，可现场勾勒出管道中心走向。上图为整个区域测线Y方向二次场信号幅值成像，标出其最小极值点（图中蓝色点位），可以勾勒出管道基本走向。最终推测管道位置如上图所示。
