PKTEM系统采用大磁矩发射技术实现了大深度探测，最大探测深度可达600~800米。系统通过大发射磁矩进行压噪，抗干扰性强，保证了城市、高压线等强干扰区域的数据采集质量。可广泛应用于复杂地形矿产勘查、采空区、找水、断层、地层浅表分层地质调查等。

⚫浅层盲区极小:恒压钳位高速关断技术(减少检测盲区)；

⚫高分辨率：无损耗互感技术、小尺寸线圈和高采样率使得垂直分辨率和横向分辨率极高；

⚫抗干扰性强：通过大的发射磁矩适用于城市、高压线等强干扰区域；

⚫稳定的线圈结构：无需现场调整，抗震性能好。

⚫采用发射电流波形控制实现大小磁矩交替发射方案，在大电流发射间隙的末端，发射小电流。一次操作实现两种磁矩的发射与采集，同时完成浅部与深部的调查。

如图所示，不仅同时定位浅表（深度55m）的含水层，同时对深部（深度650~850m）石化层定位清晰。

组合波效果

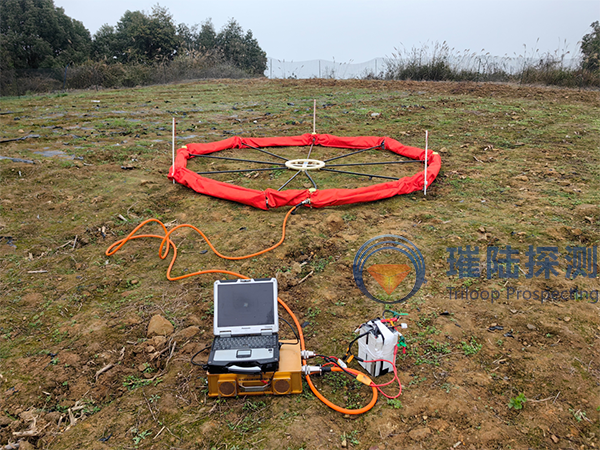

主机：发射接收一体主机

收发一体线圈:直径1.9米；

A/D转换：24位；

实时动态范围：150dB；

数据采集模式：点测模式；

采样率2500kHz，1250kHz，625kHz，372.5kHz，186.25kHz，93.125kHz多种可选；采样率：＞200kHz时，采样间隔＜5μs；

最大发射电流：100A-120A(大磁矩)，5-10A(小磁矩)；

锂电池供电：24V

发射磁矩：12000-16000A·m2(大磁矩);600-1200 A·m2(小磁矩)；

发射基频：25、16、8、4、2、1Hz(可选)；

发射波形：双波发射模式，磁矩大时为梯形波，磁矩小时为三角波，同时交替发射；

关断时间：<900μs；

采集终端通信方式：USB3.0；

最大探测深度600~800米；

工作温度：-30°C~60°C，最大相对湿度为95％；

数据处理：阿尔法拟二维远程超算快速反演，支持超算云处理平台，支持半自动地质模型生成，拟二维约束远程快速反演、快速成像；

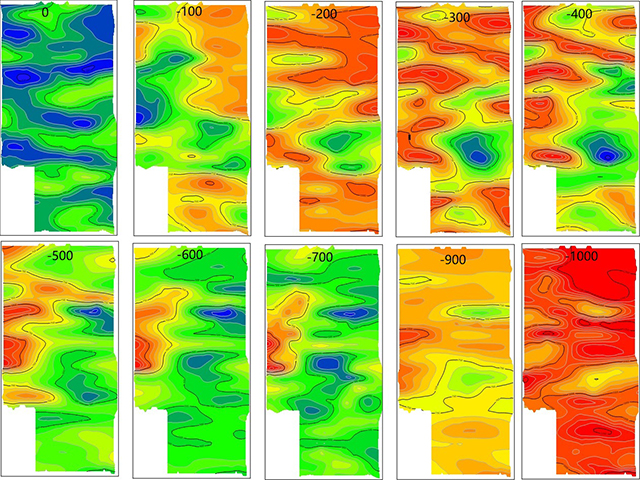

等高程切片

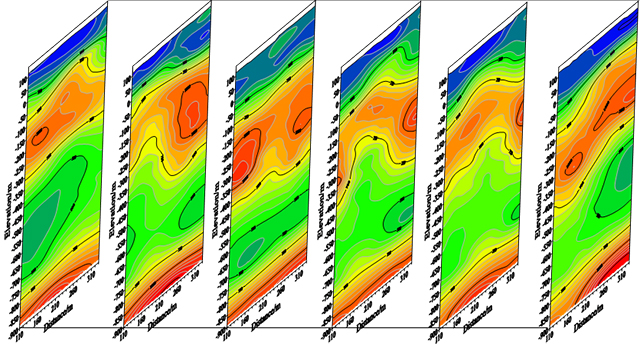

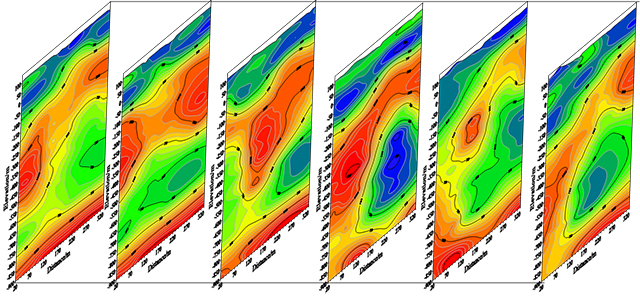

剖面反演效果图
