为查明成都东打铜街地下污水管道渗漏情况，采用瞬变电磁法勘查。探测区域选定于两段污水管道井盖之间，长约20米。测线1从管线正上方平行测量，测线2与测线1平行间隔0.5米。反演显示，在9-14米处视电阻率低异常区，视电阻率等值线混乱，推测为渗漏位置。经管道机器人查证拍摄，与推断吻合。

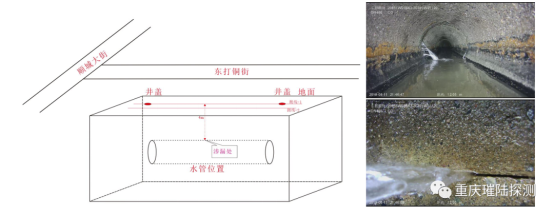

图30 测区模型示意图图                      图31 机器人孔内照片

图32 视电阻率剖面图
