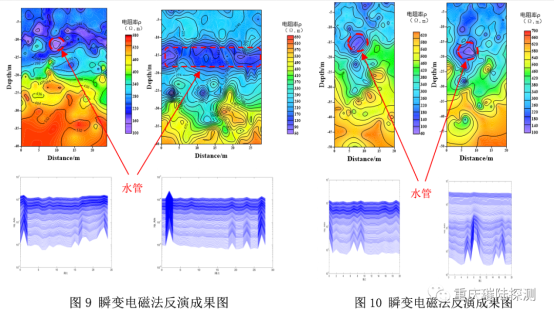

瞬变电磁法共布置两条测线，一条垂直管道测量，另外一条顺着管道测量。地表由于管涵漏水呈现潮湿。管道埋深大概在10-15m之间。点距为2m，发射电流40A。从图9(a)中看出：在水平距离10m位置深度在10m-15m之间存在一低阻区域，与已知管涵位置深度相一致。从图9(b)中看出：当测线顺着管涵测量时，在深度10m-15m之间呈现低阻区域，反应了地下管涵的走向。（图10）瞬变电磁法共布置两条测线，均垂直管道测量，地表干燥。不同之处在于两种不同尺寸线圈测量，均能准确的反映地下管涵位置（图中红色虚线表示）。

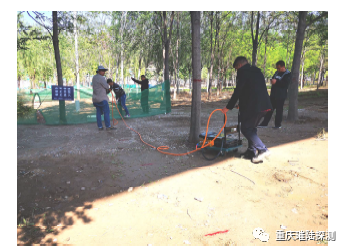

图8 野外现场图
