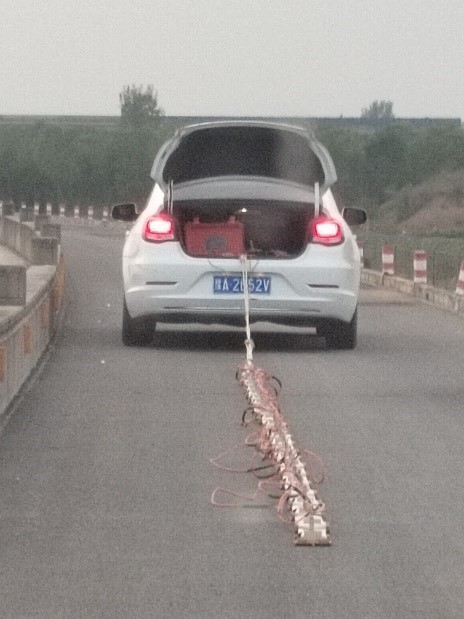

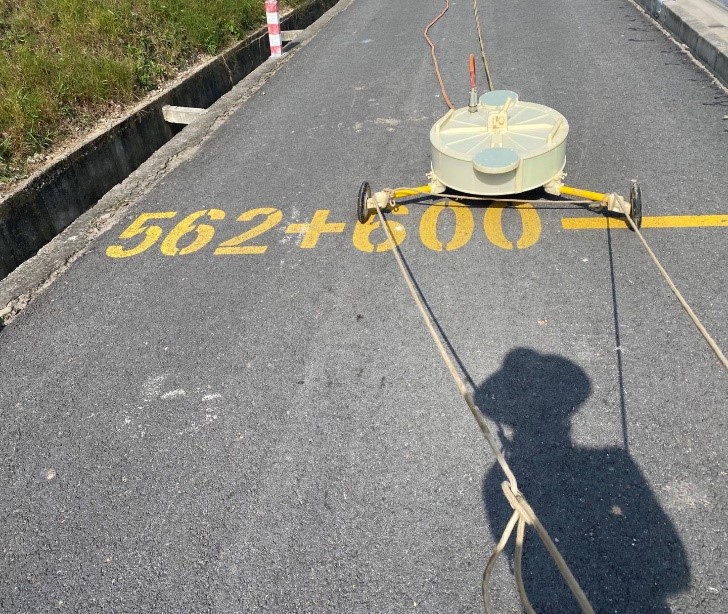

2021年10月22日在南水北调中线工程开展拖曳式地震和瞬变电磁联合探测实现堤坝结构分层，并圈定软弱层的横向位置和深度范围。

应用快速成像方法得到瞬变电磁视电阻率剖面，如图6（a）所示。对拖曳式地震数据，分别用瑞雷面波反演方法和反射波叠加方法，处理得到相应的剖面，如图6（b）和6（c）所示。三个剖面具有相似特征，里程562+700是明显的分界。里程562+600至562+700段回填密实，视电阻率分界面深度较浅，横波速度400 m/s深度约在 10 m，横波速度600 m/s深度约在15 m。而里程562+700至562+800段回填稀疏，视电阻率分界面深度变深，横波速度400 m/s深度约在10 m，与前里程段基本保持一致，而横波速度600 m/s深度约在20 m，较前里程段加深5 m。曲线A为深度10 m段的物性分界面。曲线D为深度15 m段至20 m段的物性分界面。曲线B和C为界面A和D之间的反射界面。

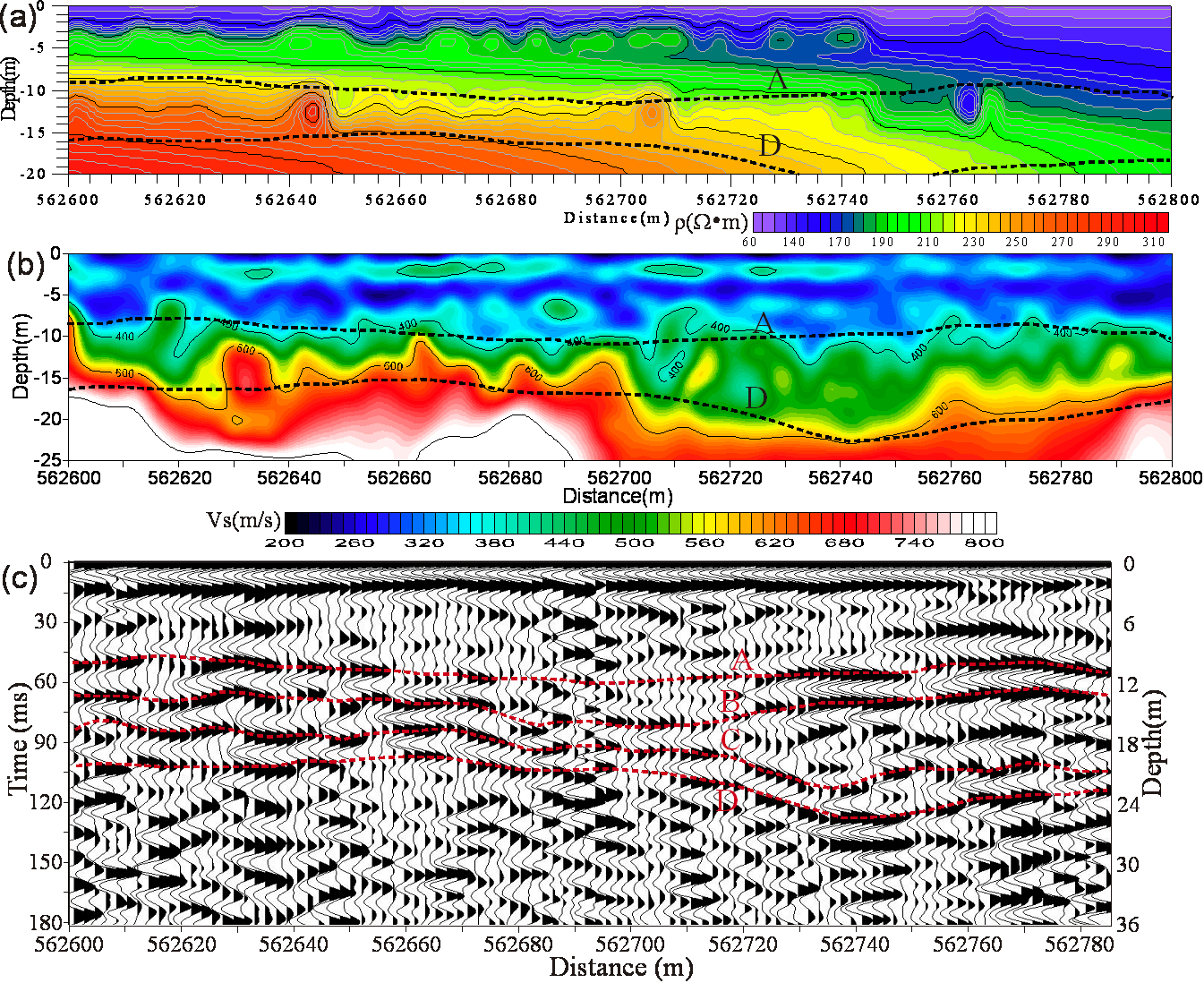

图6.（a）瞬变电磁反演剖面；（b）面波反演剖面；（c）反射波叠加剖面
