采用FCTEM60-1拖曳式高分辨瞬变电磁系统查明坝址区地层结构，坝址区断层、构造破碎带等隐伏构造的分布延伸及岩溶发育特征。

垂向地层基本分为三层结构，表层视电阻率150~500Ω•m，为坡残积及冲洪积粘土及碎石含量不等的碎石土及砂卵砾石的反映，层厚一般2~8m；第二层视电阻率一般50~300Ω•m，层厚较稳定在15~30m、局部（右岸坡脚）较薄或缺失，为强~微风化粉砂质泥岩；第三层视电阻率多在500~2500Ω•m，为完整性差~完整的灰岩，除岩性分界面附近外，在微新灰岩内局部视电阻率小于500Ω•m，推测其间岩体有不同程度的溶蚀发育，其中视电阻率低于300Ω•m区域有粘土或碎石土充填。钻探结果表明：SZK1孔深5m以上为碎石土，5~29.6m为粉砂质泥岩，下伏灰岩；孔深16.6~29.6m存在断层破碎带；孔深29.6~55m充填型岩溶发育，充填成分为碎石土；孔深60~100m的灰岩较完整~完整，100~102.5m岩体溶蚀裂隙发育，由现有钻探资料来看，物探测得地层结构（覆盖层厚度，基岩存在地层倒转现象、即泥盆系的老地层坡脚组粉砂质泥岩覆盖于较新的芭蕉箐组灰岩之上）及隐伏断层和岩溶的发育、分布基本客观可信。

瞬变电磁反演图

高密度反演图

微动反演图

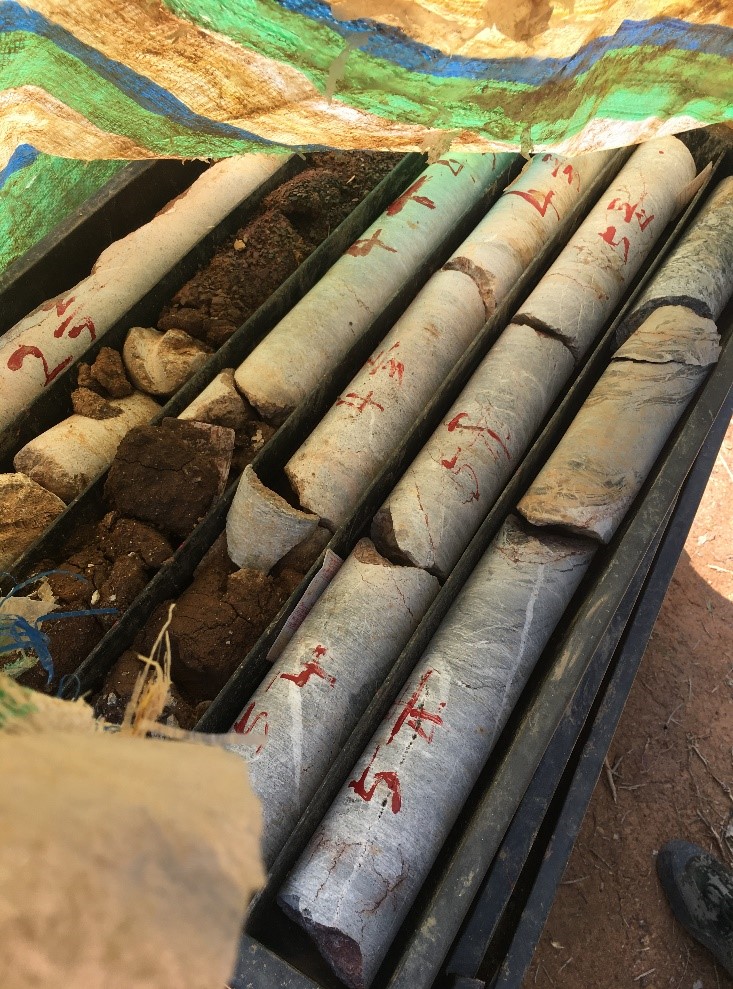

SZK１钻孔岩性取样现场
