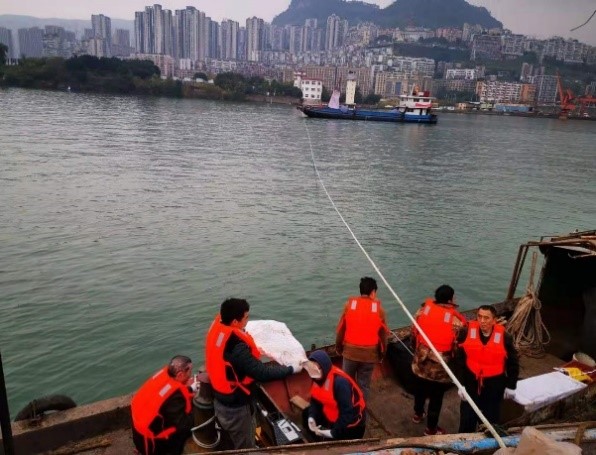

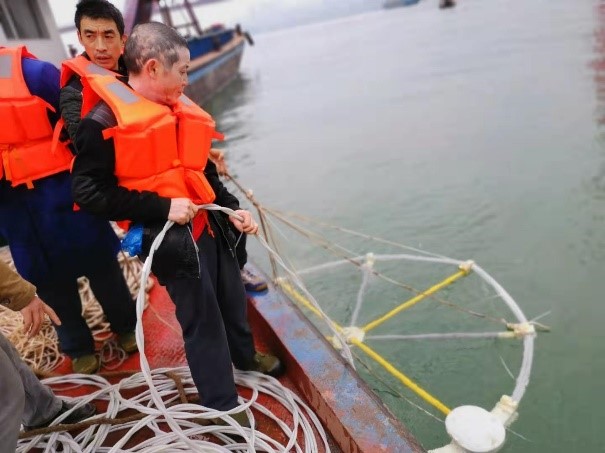

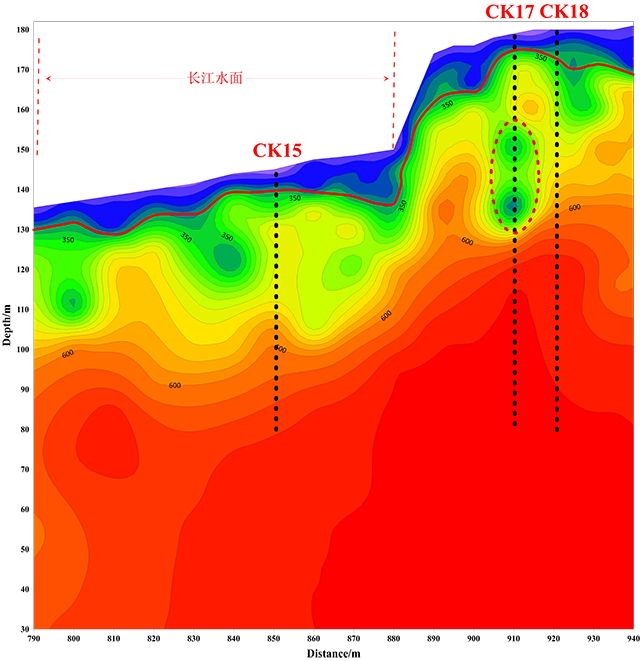

Line1 水上瞬变电磁法视电阻率等值线图

Line1测线经过长江和堤岸。从图中看出，根据视电阻率大小，可以将地层分为第四系覆盖层，强分化带和弱分化带。将视电阻率小于350W·m解释为浅表第四系覆盖层，厚度大约有5-8m；将视电阻率小于600W·m，大于350W·m解释为泥质砂岩强分化带，厚度大约有30-45m。其中在水平距离905-915m，高程125m-155m存在低阻区域，推断为填充型岩腔，经CK17钻孔验证一致。
