重庆市南川区某引水隧道开挖施工时遇到巨型溶洞，三个先导孔探明溶洞体在超前方向距离不低于15 m。巨型的溶洞和未探明的溶洞体已严重影响隧道施工安全。为准确圈定溶洞体的空间展布范围，隧道地震法和瞬变电磁法开展隧道超前探测工作，二者探测结果准确一致。

根据隧道现场条件和隧道地震探测方法，设计合理的观测系统（如下图）。应用TETSP-2隧道地震超前探测系统采集三分量的地震数据。震源为30 g的炸药。

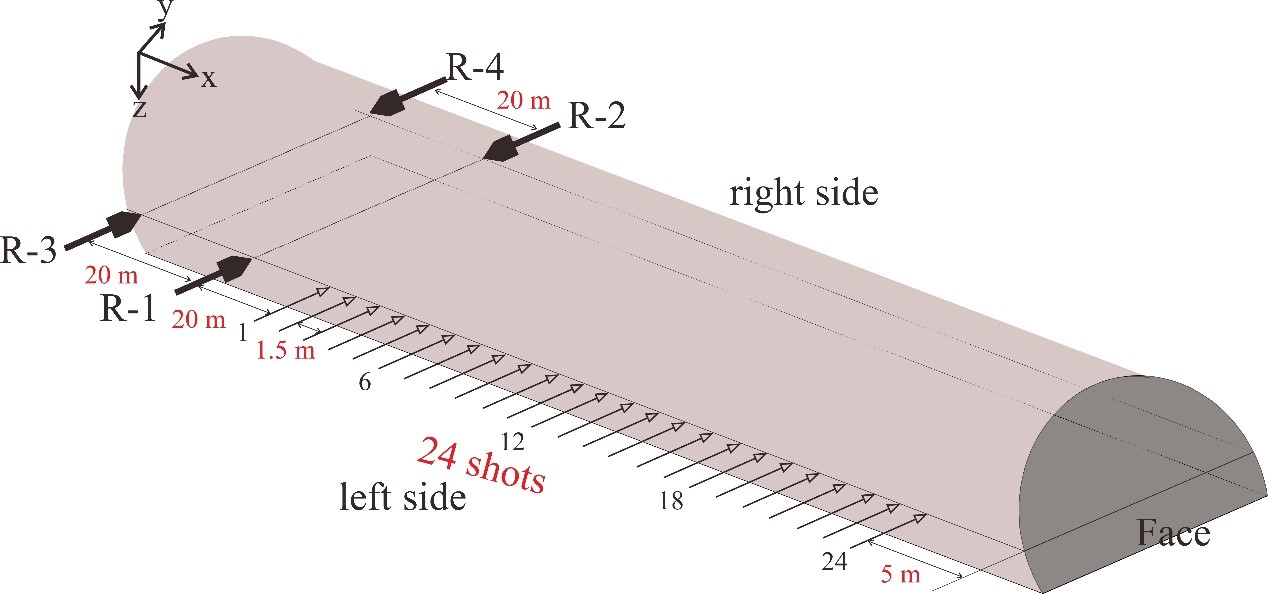

隧道地震观测系统

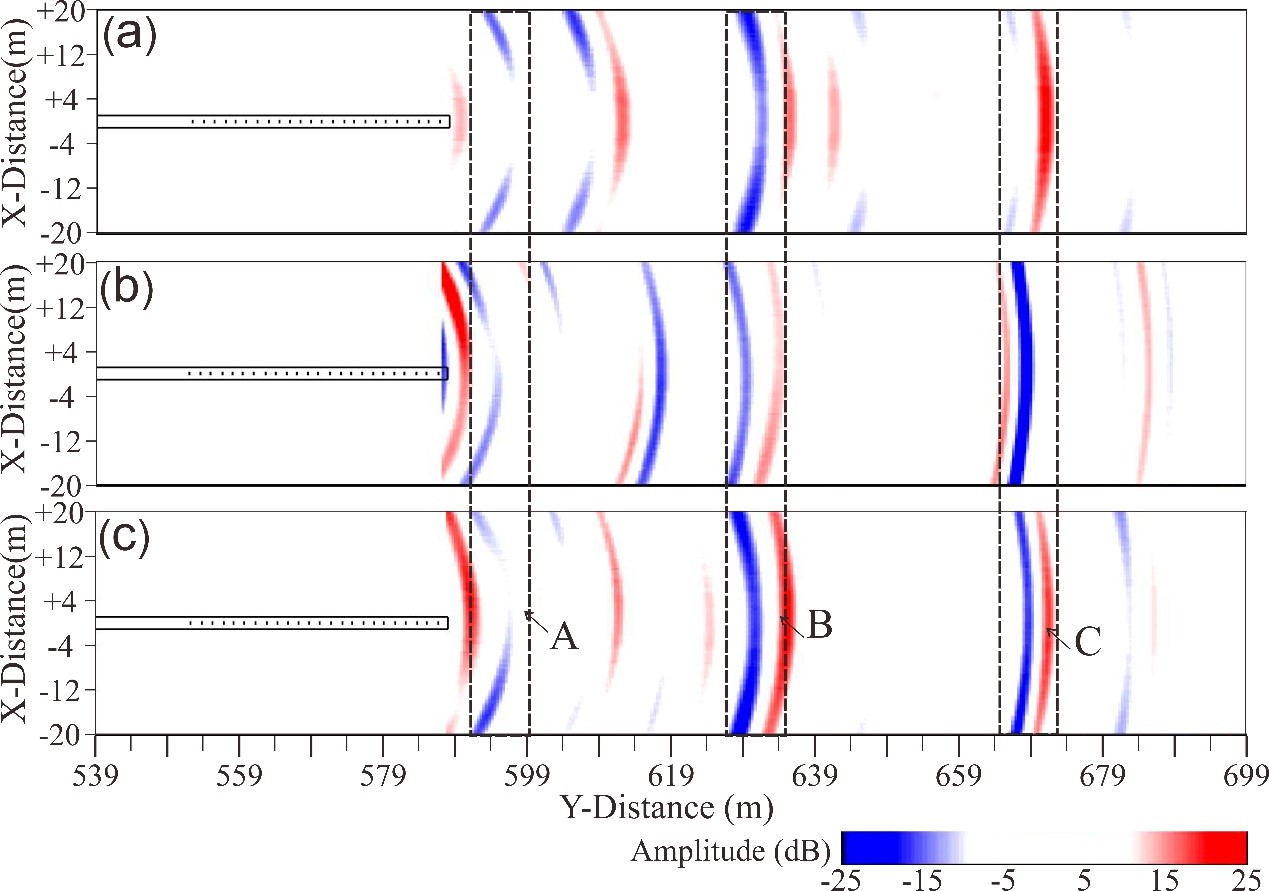

偏移成像结果：(a) R-1和R-2偏移数据叠加结果；（b）R-3和R-4偏移数据叠加结果；（c）R-1、R-2、R-3和R-4偏移数据的叠加结果。图（c）是图（a）和图（b）叠加处理结果，在里程K0+594，K0+629，K0+669三个位置处存在强反射界面。结合先导孔的数据，初步预测K0+594- K0+629之间为巨型溶洞体，K0+669为第二个溶洞体的界面。

瞬变电磁测线布设图:（a）掌子面测线布设；（b）隧道壁测线布设。L1测线线圈面平行于掌子面。L2测线线圈面与掌子面有一定夹角。L3和L4测线线圈面与隧道壁有一定夹角。

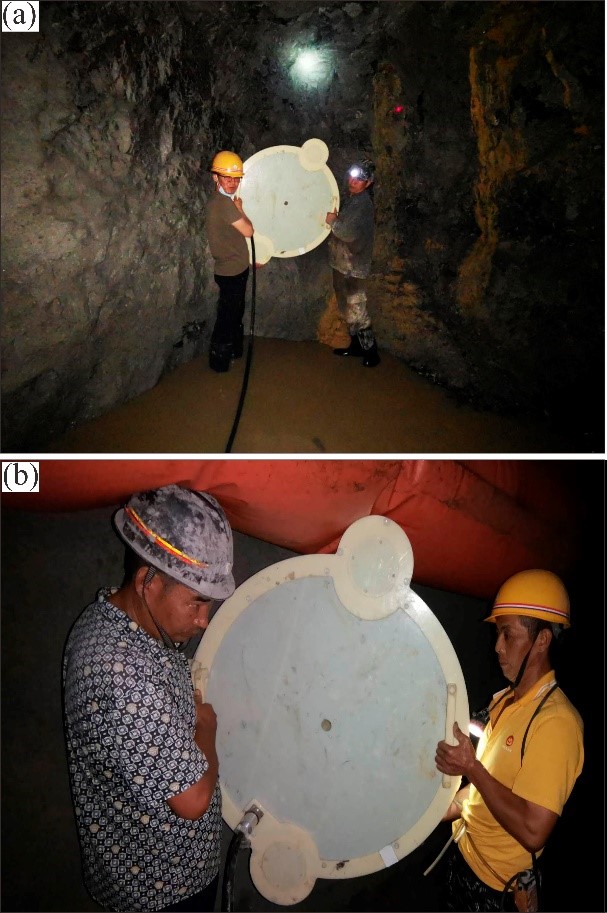

瞬变电磁数据采集照片：（a）掌子面钻孔位置有黄色软黏土流出；（b）隧道左壁.将L1-L4测线的反演结果做拼接处理，能直观的显示出溶洞体的低阻异常区域，可圈定溶洞体的边界轮廓（A）.

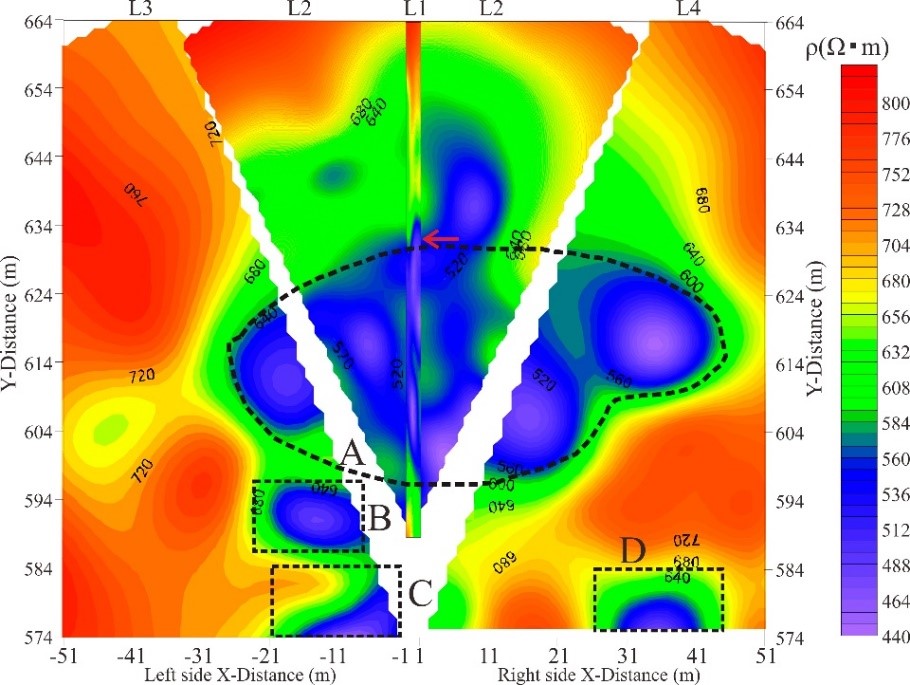

测线L1，L2，L3和L4反演结果拼接图
